Phase Linear CX-Dekoder Modell 220
Vinyl hören ohne Knistern, Rumpeln und Rauschen!

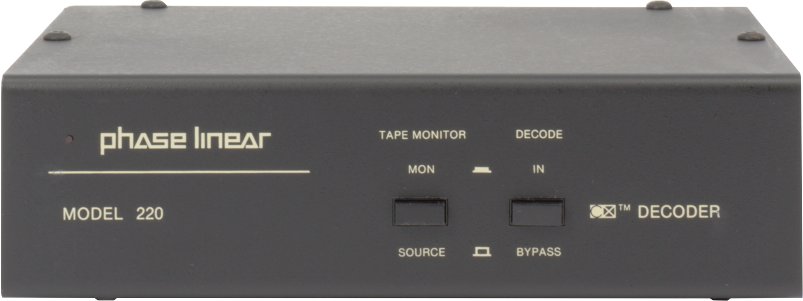

CX-Dekoder Modell 220: Frontansicht
Das Phase Linear Modell 220 CX ist ein Präzisions-Dekodiersystem, entwickelt speziell zur Wiedergabe CX-kodierter Schallplatten. Dieses System bietet einen bis zu 20 dB besseren Signal-Rauschabstand und einen substantiell erweiterten Dynamikbereich, und das praktisch ohne hörbares Rauschpumpen oder Atmen. CX steht für „Compatible eXpansion“, weil CX-kodierte Platten auch ohne CX-Dekoder, dann aber mit der für Vinylplatten üblichen geringeren Dynamik, abgespielt werden können.
Der Störpegel wird in leisen Passagen mit CX um bis zu 20 dB abgesenkt, Knistern, Rumpeln und Rauschen ist kaum noch wahrnehmbar, die Dynamik ist ähnlich hoch wie bei der CD, die klanglichen Vorzüge des analogen Vinyls bleiben aber bei CX-kodierten Schallplatten erhalten.
Entsprechend kodierte Schallplatten sind an dem CX-Logo auf der Plattenhülle und dem Label auf der Platte erkennbar. Wir hoffen, dass auch aktuelle Anbieter von Vinyl-Platten in Zukunft wieder CX-kodierte Aufnahmen anbieten, und helfen gerne beim Schneiden eines Masters.
Das Gerät wird zwischen Phono-Verstärker und Vorverstärker eingeschleift und kann ständig angeschlossen bleiben. In der Stellung „Bypass“ sind Ein- und Ausgänge direkt miteinander verbunden. Wenn die Phonostufe Bestandteil des (Vor-)Verstärkers ist, wird das Gerät über die Tape-Monitor-Schleife angeschlossen. Ein dort eventuell bereits angeschlossenes Bandgerät bleibt weiterhin uneingeschränkt nutzbar.
Mit dem CX 220 erwerben Sie ein fabrikneues Gerät in der Originalverpackung von Phase Linear. Das Gerät wurde Anfang der 80er-Jahre in den USA produziert. Wegen der langen Lagerzeit und zur Verbesserung des Klanges nehmen wir nach dem Kauf in Ihrem Auftrag folgende Modifikationen vor:
- Die beiden Drucktastenschalter werden mit einer Zusatzplatine gegen hochwertige japanische Schalter von ALPS ausgetauscht.
- Alle Elektrolytkondensatoren werden durch hochwertige, im Signalweg bipolare, Kondensatoren eines deutschen Herstellers ersetzt.
- Den Netztransformator verlegen wir außerhalb des Gerätes in einen Steckertransformator, um Brummeinstreuungen zu vermeiden.
- Das original unstabilisierte Netzteil wird um eine präzise Stabilisierungsschaltung ergänzt.
- Die internen Trimmer des Expanders werden durch präzise Mehrgangversionen ersetzt.
- Außerdem werden klangverbessernde Schaltungsmodifikationen vorgenommen und das ganze Gerät wird neu abgeglichen.
- Ein Phase Linear CX-Dekoder Modell 220
- Eine CX-Kalibrierschallplatte (Single-Format, 17 cm Ø)
- Ein Steckertransformator
- Ein Phase Linear-Schraubendreher zur Justierung des Expanders
- Eine englische Originalanleitung
- Eine deutsche Bedienungsanleitung
- Klirrfaktor¹ bei 0,4 V (Ausgang):
- < 0,08 % (20 Hz – 20 kHz)
- Rauschabstand (A-bewertet):
- 85 dB bezogen auf 0,4 V
- Eingangsimpedanz:
- > 50 kΩ
- Eingangspegel:
- 150 mVeff nominal
- Maximaler Ausgangspegel:
- > 9 Veff
- Ausgangsimpedanz:
- < 60 Ω
- Netzspannung:
- 230 Vac
- Steckertransformator:
- 15 Vac
- Leistungsaufnahme:
- ca. 3,0 Watt
- Abmessungen (B × H × T)
- 20,6 × 5,7 × 17,1 cm
- Gewicht (ohne Transformator):
- 1,4 kg
¹) Die technischen Daten sind Werksangaben von Phase Linear.
